Met deze website wil ik laten zien waar ik sinds 2018 mee bezig ben geweest, het maken van 2D en 3D werkstukken gemaakt op een Openbuilds CNC frees machine. Deze heeft een freesbereik van 780mm breed 1230mm in lengte en 140mm in hoogte. Ik heb deze machine gekocht in Amerika en hier thuis helemaal in elkaar gezet inclusief alle bijbehorende elektronica. In de loop van de jaren heb ik de machine al weer verschillende keren aangepast aan mijn wensen. De machine is nu veel nauwkeuriger dan in het begin door de overstap van tandriemen naar een schroefsysteem. Ook heb ik de wielen allemaal vervangen door glijders met kogellagers op alle assen. Daarnaast is ook de hoogte aangepast van 40mm vrije hoogte naar 140mm. Door al deze veranderingen ken ik de machine nu door en door en weet ik wat hij aankan.

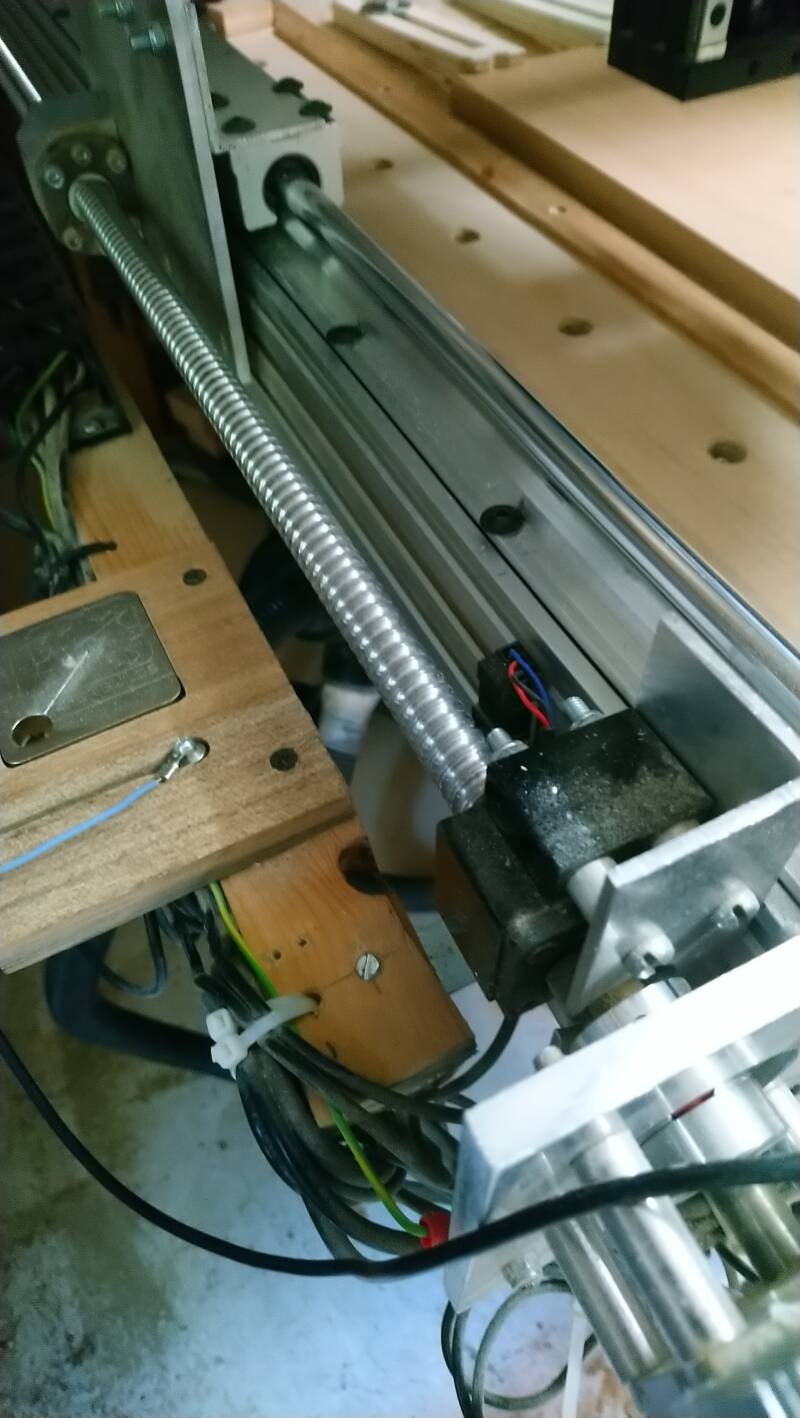

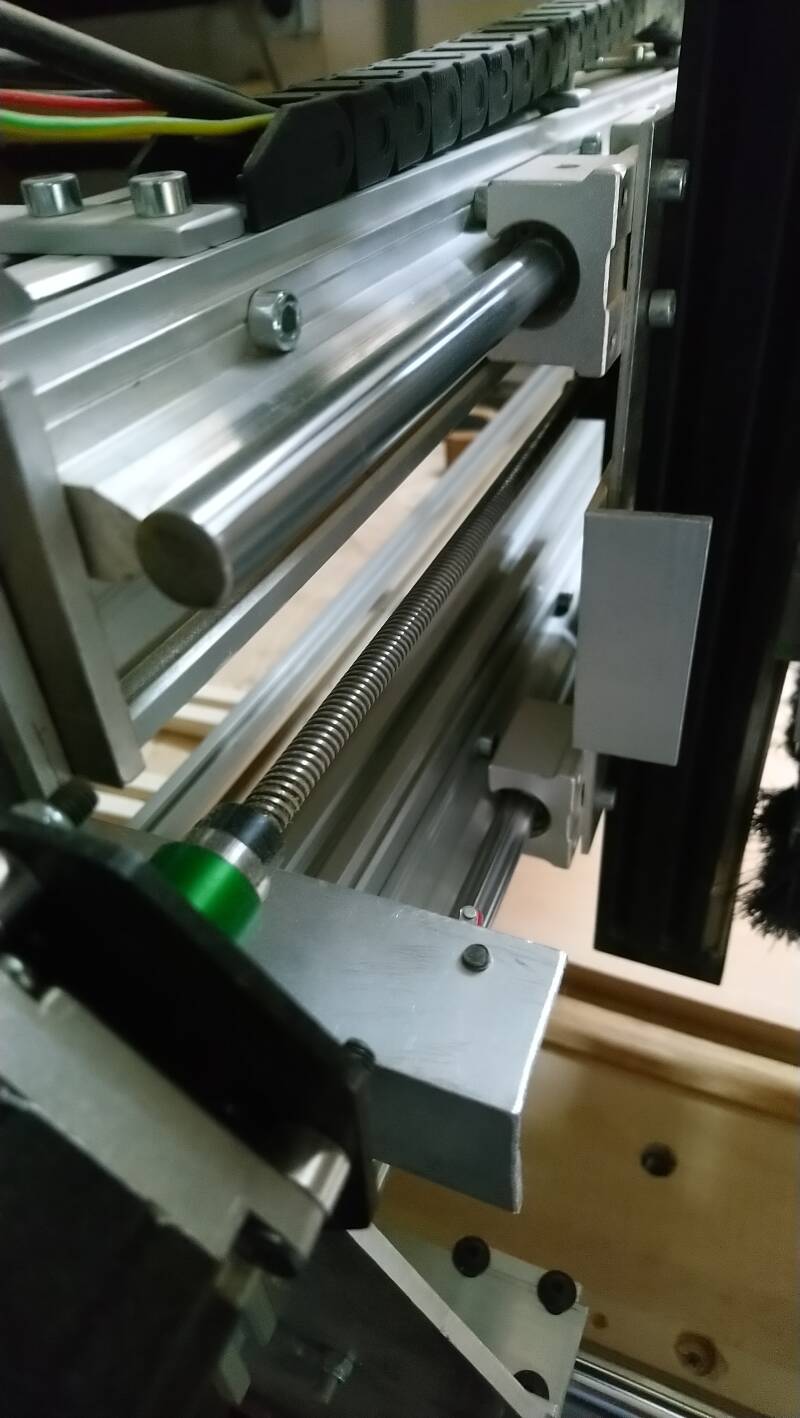

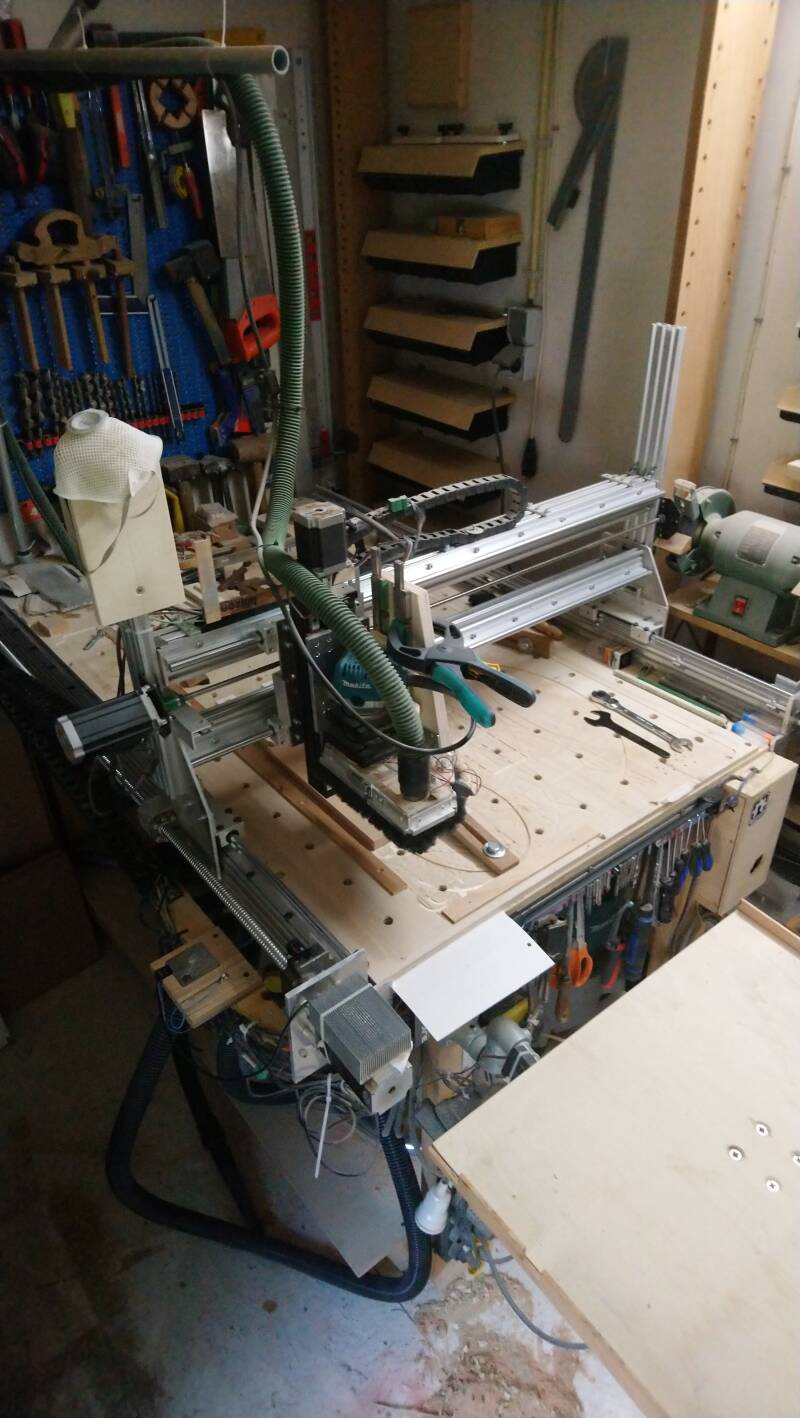

De eerste foto toont het totaal overzicht van de machine, de tweede de schroef van de linker Y as, de derde de glijders en schroef van de X as en de laatste foto toont de rechter Y as met de verhoogde X as met de mogelijkheid om deze nog verder te verhogen. Al deze aanpassingen heb ikzelf uitgedacht en uitgevoerd en ze lijken dan misschien niet zo mooi ze zijn wel zeer functioneel en accuraat.
Omdat deze CNC machine veel spaanders en soms ook stof produceert heb ik ook een stofafzuiging aangebracht die met een arm boven de machine hangt waaraan ook de zuigslang en de kabel van de frees is vast gemaakt. De stofzuiger staat op een plateau onder de freestafel en is gemakkelijk toegankelijk om deze af en toe te legen.
Om de nauwkeurigheid nog verder te verhogen heb ik ook nog limit switches aangebracht om elke keer wanneer ik mijn machine opstart mijn machine te kunnen homen om te weten waar in het programma mijn CNC zich bevind. Het zorgt meteen ook voor een stuk veiligheid voor mijn machine.
Daarnaast heb ik nu ook een XYZ probe om het startpunt in x en y en de z hoogte te kunnen bepalen. Met een druk op een knop binnen Openbuilds Control gaat de machine eerst de hoogte bepalen daarna gaat hij naar de zijkant van de X as en als laatste naar de zijkant van de Y as. Als hij alle drie heeft bepaald komt de machine terug boven de hoek van X en Y op een hoogte van 14mm boven het oppervlak van mijn werkstuk.
Als freesmachine heb ik gekozen voor de Makita 701c kantenfrees. Een prima apparaat die nu al vijf jaar draait en waarvan ik nu 1 maal de koolborstels heb vervangen. Vooral de laatste twee jaar staat deze machine nu 6 dagen per week te draaien, ongeveer 5 uur per dag.
